Yük ve Personel Asansörü

Yük ve Personel Asansörü Özellikleri

➤ Taşıma Kapasitesi:

• 2500 kg veya 24 kişi

➤ Maksimum Kaldırma Yüksekliği:

• 200 m (isteğe bağlı olarak daha yüksek direkler kullanılabilir)

➤ Kafes Boyutları:

• Uzunluk: 3000 mm

• Genişlik: 1500 mm

• Yükseklik: 2000 mm

• Kafes Ağırlığı: 1635 kg (tekli ve çiftli modelde aynı)

➤ Kapı Boyutları:

• Ön ve Arka Kapı: 1500 mm genişlik, 2000 mm yükseklik

• Yan Kapı: 2,6 m genişlik (büyük malzemeler için)

➤ Kafes Kaldırma Hızı:

• 36 m/dak, 54 m/dak veya 90 m/dak (hız seçilebilir)

➤ Direk Boyutları:

• Kare Direk: 550 x 550 mm

• Yükseklik: 1500 mm

• Montaj Cıvataları: M24x260 / 10,9

• Raf Modülü: 6 mm

• Direk Ağırlığı: 133 kg (bir raf), 149 kg (iki raf)

➤ Elektriksel Veriler:

• Kaldırma Motorları (36 m/dak): 2 x 9.2 kW

• Kaldırma Motorları (54 m/dak): 3 x 7.5 kW

• Besleme Gerilimi: 400 V / 50 Hz

• Kontrol Voltajı: 48 V / 50 Hz 24 DC

• Maksimum Başlangıç Akımı:

  • 36 m/dak: 120 A

  • 54 m/dak: 150 A

• Maksimum Güç Tüketimi:

  • 36 m/dak: 33 kW

  • 54 m/dak: 40 kW

➤ Güvenlik Özellikleri:

• Mekanik Emniyet Freni (UC-5.0): Kırmızı işaret

• Acil İniş Sistemi: Kırmızı işaret

• Direk Üst ve Alt Ucunda Son Limit Anahtarı: Kırmızı işaret

• Güvenlik Korkuluğu (1,10 m Yükseklik): Kırmızı işaret

• Aşırı Yük Algılama Cihazı: Kırmızı işaret

• Kafes Kapı Kilitleme Cihazı: Kırmızı işaret

• Frenler - Yaylı Diskli Fren: Kırmızı işaret

• Acil Durum Durduğunda Güvenlik Sistemleri: Kırmızı işaret

➤ Yer İstasyonu Boyutları:

• Uzunluk: 3686 mm

• Genişlik: 2705 mm

• Yükseklik: 2915 (2595) mm

• Ağırlık: 1410 kg (tekli), 1895 kg (çiftli)

➤ Üst Tahrik Ünitesi:

• Ağırlık: 450 kg

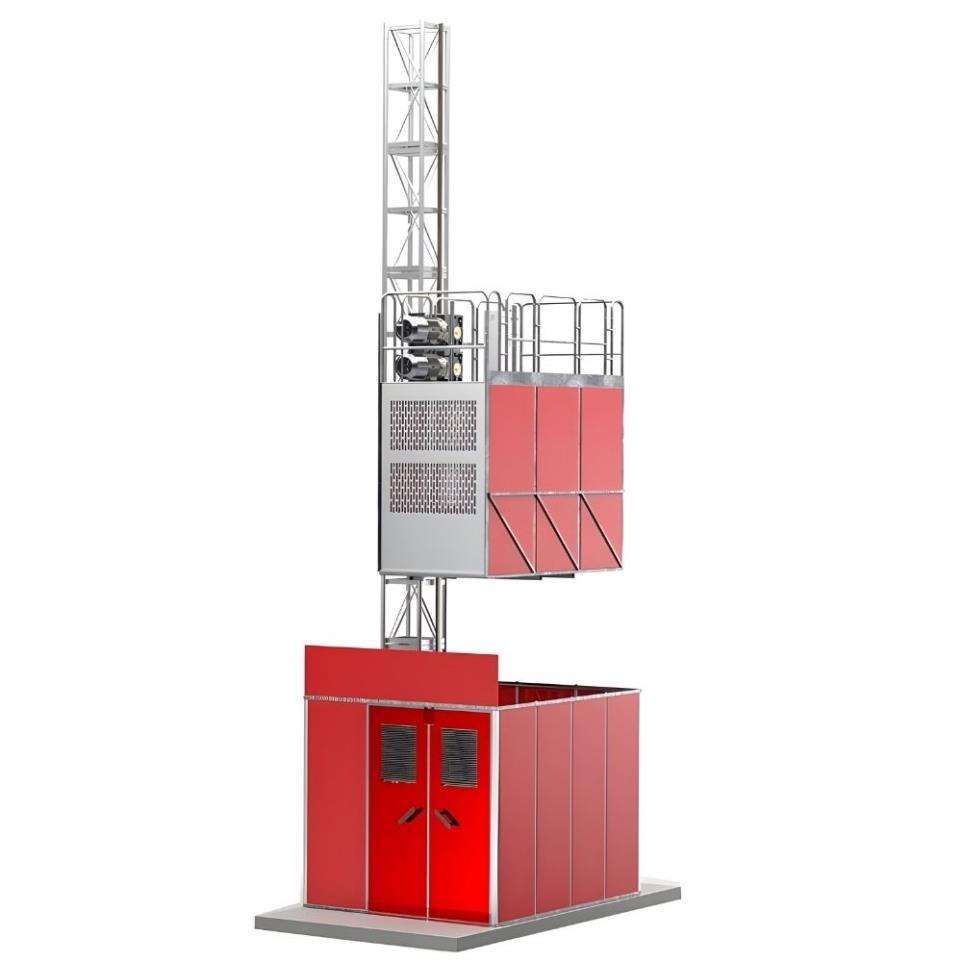

Bu özellikler, SM-GTP-101 Yük ve Personel Asansörü modelinin güçlü yapısını, güvenlik önlemlerini ve yüksek taşıma kapasitesini gösterir. Hem personel hem de malzeme taşıma işlemleri için verimli ve güvenli bir çözüm sunar.
