Yük ve Personel Asansörü

SM-GTP-101

AÇIKLAMA


SM-GTP-101, personel ve malzeme yük asansörü kremayer dişli esaslı orta büyüklükte bir inşaat asansörüdür. Tek veya çift kafesli personel ve malzeme yük asansörü olarak kullanılabilir. Kaldırma kapasitesi 2500 kg veya 24 kişidir. Bağlantılı direğe sahip maksimum kaldırma yüksekliği 200 m'dir, ancak istek üzerine daha fazla yüksekliklere ulaşmak mümkündür.



Uzunluğu 3,2 m'dir. Kapılar, isteğe bağlı olarak kafesin bir tarafına veya her tarafına monte edilebilir. Ön kapı ve arka kapı 1,5 m genişliğindedir ve yan kapı daha büyük malzemeler için daha geniş 2,6 m kapı açıklığı sunmaktadır. Kafes kaldırma hızı normal hız 36 m / dak, orta hızda 54 m / dak veya yüksek hızda 90 m / dak olarak seçilebilir.


SM-GTP-101 Teknik Verilere Genel Bakış

Kapasite SM-GTP-101
Taşıma kapasitesi 2500 kg veya 24 kişi
Hız 36 veya 54  m / dk
Max. ankrajlı direk ile kaldırma yüksekliği 200 m (isteğe bağlı olarak daha yüksek direk)
Max. Kaldırma yüksekliği, serbest duran  Max. Temele bağlı olarak 12 m
Ankraj mesafesi Max. Ankraj tipine bağlı olarak 6 m
En üstteki demirleme sonrası serbest direk Ankraj tipine bağlı olarak 6 m
Maksimum rüzgar hızı
  • montaj ve demontaj sırasında
  • operasyon sırasında
  • kafes yer istasyonundayken
  •
  • 12,5 m / s
  • 20,0 m / s
  • 42,0 m / s
Çalışma sıcaklığı −20 - +45 ° C
Gürültü seviyesi  <90 [dB (A)]



Ağırlıklar ve Boyutlar SM-GTP-101 Tekli SM-GTP-102 Çift
Yerden yükseltilmiş olan yerden yerden yüksekliği; 500 mm 500 mm
Kafes boyutları
  • uzunluk
  • Genişlik
  • yükseklik
  • kafes ağırlığı
  •
  • 3000 mm
  • 1500 mm
  • 2000 mm
  • 1635 kg
  •
  • 3000 mm
  • 1500 mm
  • 2000 mm
  • 1635 kg
Kafes kapısı boyutları
  • Genişlik
  • yükseklik
  •
  • 1500 mm
  • 2000 mm
  •
  • 1500 mm
  • 2000 mm

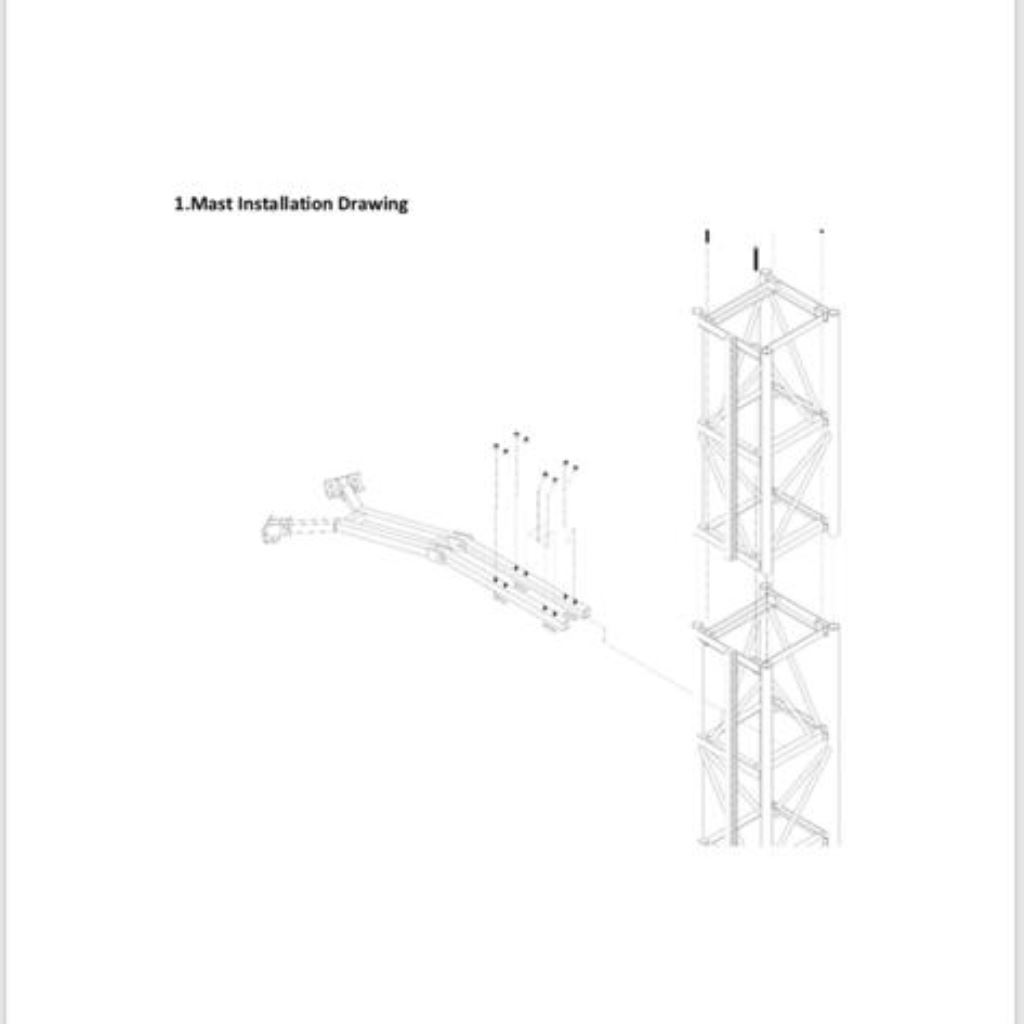

Direk bölüm boyutları
  • kare direk
  • yükseklik
  • montaj cıvataları
  • raf modülü
  •
  • 550 x 550 mm
  • 1500 mm
  • M24x260 / 10,9
  • 6 mm
  •
  • 550 x 550 mm
  • 1500 mm
  • M24x260 / 10,9
  • 6 mm
Direk bölüm ağırlığı
  • bir raf
  • iki raf
133 kg
149 kg
Yer istasyonu boyutları
  • uzunluk (hidrolik rampa ile 80 mm ekleyin)
  • Genişlik
  • yükseklik
  • ağırlık
  •
  • 3686 mm
  • 2705 ​​mm
  • 2915 (2595) mm
  • 1410 kg
  •
  • 3686 mm
  • 4480 mm
  • 2915 (2595) mm
  • 1895 kg
Üst tahrik ünitesi
  • ağırlık
450 kg 450 kg



Elektriksel Veri / Kafes SM-GTP-101
Kaldırma motorları
  • düzenli hız 36 m / dak
  • orta hız 54 m / dak
  •
  • 2 x 9.2 kW
  • 3 x 7.5 kw
Besleme gerilimi 400 V / 50 Hz
Kontrol voltajı 48 V / 50 Hz 24 DC
Güç tüketimi
  • 36 m / dak
  • 54 m / dak
  •
  • 33 kW
  • 40 kw
Maksimum başlangıç ​​akımı
  • 36 m / dak
  • 54 m / dak
  •
  • 120 A
  • 150 A
Ana sigortanın boyutu ve tipi
  • 36 m / dak
  • 54 m / dak
  •
  • 63 A / yavaş
  • 100 A / yavaş
El aletleri için soket 230 V / 10 A



Emniyet araçları SM-GTP-101
Mekanik emniyet freni (UC-5.0) Kırmızı işaret
Acil iniş sistemi Kırmızı işaret
Direk üst ve alt ucunda son limit anahtarı Kırmızı işaret
Direk üst ve alt ucunda fonksiyonel limit anahtarları Kırmızı işaret
Güvenlik korkuluk (y = 1,10 m) ve tavana tekme tahtası Kırmızı işaret
Yer istasyonunda, kafeste ve çatıda acil durdurma düğmeleri Kırmızı işaret
Aşırı yük algılama cihazı Kırmızı işaret
Artık akım cihazı Kırmızı işaret
Katlanabilir kapı kilitleme cihazı kapalı konumda, limit switch  Kırmızı işaret
Kafes kapısı kapalı limit anahtarları Kırmızı işaret
Kafes kapı kilitleme cihazı kapalı konumda, limit switch Kırmızı işaret
Çatıda servis anahtarı Kırmızı işaret
Kök kapağı kapalı limit anahtarı Kırmızı işaret
Yer istasyonunda kilitlenebilir servis kapısı  Kırmızı işaret
Kafes altındaki yer istasyonundaki tamponlar Kırmızı işaret
Frenler - yaylı diskli fren Kırmızı işaret
Fren tork
  • 36 m / dak
  • 54 m / dak
  •
  • 3 x 110 Nm
  • 3 x 110 Nm
  •
